Při rekonstrukcích starších budov, ale i při novostavbách, najde uplatnění nový izolační prvek Guttadrytek, který stabilně zabraňuje prostupu vlhkosti a radonu do staveb. Snadno postavíme systém, který funguje na principu kontinuálního proudění vzduchu v samotné konstrukci podlahy, která je z vrchní strany neprodyšně uzavřena klenutými tvarovkami. Vznikne trvale větraná štěrbina vytvářející zdravé klima pod vaší podlahou a šetřící spotřebu betonu. Vzniklé dutiny je navíc možné využít k vedení inženýrských sítí.
Vhodné pro novostavby i rekonstrukce
Ztracené bednění Guttadrytek® je vhodné pro novostavby, které chrání především proti pronikání vlhkosti a radonu, stejně jako pro rekonstrukce podlah a sklepů starších domů, kde výrazně přispívá k vysušení spodní stavby. Díky klenutému tvaru tvořícímu po zalití betonovou skořepinu výrazně šetří beton při zachování vynikajících statických vlastností vyrobené desky. Použitím nového ztraceného bednění navíc odpadá nutnost pracného budování štěrkového větracího lože při rekonstrukcích starých podlah. Pro výpočet potřebného množství ztraceného bednění Guttadrytek použijte číselný údaj o celkové rozloze plochy, kterou chcete vybetonovat v m2, a vydělte číslem 0,3136.
)
)
Hlavní přednosti nového ztraceného bednění
- Klenutý tvar a výztužné žebrování umožňují vytvoření vysoce nosných betonových podlah s výraznou úsporou betonu. Klenutý tvar zajišťuje vysokou odolnost v tlaku, výbornou pružnost a mechanickou odolnost.
- Prvky Guttadrytek® současně zachovávají značný prostor pod podlahami pro odvětrávání vlhkosti a radonu, ale i pro kabelové a potrubní rozvody.
- Díky HDPE materiálu se nové ztracené bednění vyznačuje vysokou pružností, mechanickou odolností a teplotní stabilitou.
- UV odolnost materiálu je zajištěna barevnými aditivy.
- Nízká hmotnost a snadná skladovatelnost umožňují snadnou manipulaci i montáž.
- O 25% nižší pracnost než u maloformátových tvarovek.
- Guttadrytek® nabíne širokou škálu rozměrů i příslušenství.
- Chování jednotlivých dílů i celé konstrukce při i po betonáži podlah bylo prověřeno numerickou simulací a testováno Fakultou inženýrství university Brescia v Itálii. Navíc je prověřeno i mnoha praktickými aplikacemi.
)
)
)
)
)
)
Stručný montážní návod:
1. Nejprve je třeba srovnat a zhutnit stávající podloží podlahové konstrukce.
2. Poté vytvoříme vhodnou roznášecí vrstvu (betonovou mazaninu). Na položenou fólii naneseme vrstvu podkladového betonu silnou nejméně 10 cm. V další montáži pokračujeme až po příslušné technologické pauze pro vyzrání podkladové vrstvy.
3. Guttadrytek® se pokládá na podkladovou vrstvu ve směru a v pořadí dle šipek a kladecích schémat (viz níže) na vrcholech tvarovek. Při kladení je třeba pečlivě zacvakávat jednotlivé tvarovky do zámků na jejich stranách. Pro uzavření krajních tvarovek je třeba použít uzavírací L profily. U vyšších tvarovek H45 - H60 použijeme pro pevnější spojení dolních částí jejich nohou montážní terče, které slouží k fixaci a vymezení jednotlivých prvků, 1 balení obsahuje 100 terčů.
4. Po úplné pokládce tvarovek je třeba uzavřít krajní otvory. K zaslepení otvorů proti vytékání betonu slouží uzavírací profil délky 2000 mm a výšky podle konkrétního zvoleného Guttadrytek prvku.

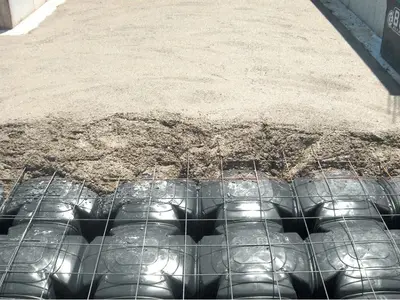

5. Po položení případných rozvodů a provedení ventilačních prostupů provádíme betonáž podlahové desky nad tvarovkami. Pro zajištění vyšší pevnosti podlahové konstrukce se doporučuje provádět současně betonáž podlahové desky i bočních základových pásů.
6. V případě potřeby se před betonáží pokládají na tvarovky ocelové armovací kari sítě. Potřebu a příslušnou dimenzi sítí určí projektant stavby. Pro prvotní dimenzování a ověření minimálních parametrů Guttadrytek® konstrukce z pohledu plánovaného užívání a zatížení a ve vztahu ke stávajícímu podloží (nebo i k základům) jsou k dispozici základní přehledové tabulky. Dimenze a parametry Guttadrytek® konstrukcí podstatných z konstrukčního hlediska stavby musí určit její projektant.
)
)
)
)
