Úsporné rezidenční rekuperační jednotky SABIK s minimálními nároky

Rekuperační jednotky SABIK jsou registrovány v programu Nová zelená úsporám

Ucelená řada rekuperačních jednotek SABIK vznikala ve spolupráci se společností PLUGGIT, která do jednotek zakomponovala několik technických vylepšení plynoucích ze zkušeností na německém trhu. Například modulární systém příslušenství, čili modulární koncepci pro kompletní přizpůsobení danému projektu:

• Modul Servoflow udržuje konstantní průtok vzduchu v závislosti na potrubní instalaci a aktuálním stavu zanesení filtrů
• Modul předehřevu zajišťuje funkčnost jednotky i v těch nejextrémnějších mrazech
• Modul senzoru VOC umožňuje automatický režim větrání pro zajištění optimální kvality vnitřního prostředí
• Komunikační modul umožňuje vzdálenou správu jednotky a její monitorování pomocí responzivního webového rozhraní ConnectAir^®

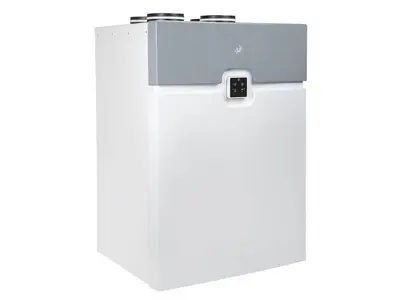

Skříň rekuperačních jednotek SABIK je vyrobena z ocelového galvanicky pozinkovaného plechu a je nalakována práškovou barvou v šedobílé kombinaci. Vnitřní konstrukce je z vysoce kvalitního EPP. Na horní straně jednotky jsou umístěna 4 hrdla o průměru dle velikosti jednotky. Jednotka SABIK má navíc hrdlo pro výtlak čerstvého vzduchu na spodní straně skříně. Pravé nebo levé provedení získáme přepnutím přepínače na řídicí elektronice jednotky (po sejmutí předního krytu).

Jednotky jsou určené k vertikální montáži do vnitřních prostor s minimální teplotou 12 °C, především montáži na stěnu (součástí dodávky jsou držáky pro upevnění na stěnu). Pro zajištění většího odsazení od stěny je určena volitelná montážní konzole SABIK-WMC. Jednotky musí být namontované tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu (DN20) na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace.

Velmi snadné je přepnutí mezi levým a pravým provedením (varianta A a B). Všechny jednotky SABIK jsou certifikovány systémem „Passive House“. Alternativní konfigurace připojovacího potrubí lze změnit na místě instalace.

Na výtlaku a sání jsou radiální ventilátory s dozadu zahnutými lopatkami. Jednotky jsou vybavené jednofázovými EC motory (230 V / 50 Hz). Plastový protiproudý výměník má teplotní účinnost až 94 %. SABIK E s protiproudým entalpickým výměníkem má pak teplotní účinnost až 86 %. Přenos vlhkosti je až 82 %. Výměník je přístupný po otevření čelního panelu a pro letní provoz je jednotka vybavena obtokem výměníku. Jednotky lze vybavit vestavným předehřevem SABIK-PH. V případě požadavku na dohřev přívodního vzduchu lze použít potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky.

Na sání čerstvého vzduchu je standardně instalován deskový filtr G4 (ISO coarse 65%). Jako příslušenství lze dodat F7 (ISO ePM1 50%). Na sání odpadního vzduchu je též standardně instalován deskový filtr G4.

Jednotky jsou určené pro přímé napojení síťovou zástrčkou do zásuvky (napájení je jednofázové 230 V / 50 Hz).

Jednotky jsou vybavené plně automatickým řídicím systémem, který v kombinaci se čtyřmi senzory teploty a relativní vlhkosti zajišťuje plynulou regulaci otáček podle aktuálního požadavku a bez nutnosti jakéhokoli dalšího zásahu do ovládání jednotky. Designový drátový ovladač umožňuje manuální přepínání otáček ventilátorů, ovládání by-passu, zapnutí funkce BOOST, aktivaci automatického provozu, nočního vychlazování a signalizaci zanesení filtrů. Další nastavení jednotek se provádí pomocí DIP přepínačů a potenciometrů na řídicí elektronice jednotky (po sejmutí předního krytu). Jednotky mají čtyři přednastavené týdenní programy, z nichž jeden umožňuje automatický provoz od čidla vlhkosti, vestavného senzoru VOC (volitelné příslušenství) nebo nadřazeného analogového signálu 0-10 V. Jednotky zajišťují provoz až do venkovní teploty -15 °C s vestavným předehřevem. Jednotky SABIK je možné doplnit o vestavný modul zajišťující regulaci na konstantní průtok vzduchu SABIK-NEMBUS-SF. Přes externí modul SPCM existuje možnost připojení ke ConnectAir (cloud S&P).

• Vnitřní modulární konstrukce z vysoce kvalitního EPP
• EC motory s vysokou účinností
• Protiproudý deskový výměník s tep. účinností až 94 % (Passive House certifikace probíhá)
• 4 kombinovaná čidla teploty a vlhkosti
• Manuální ovládání by-passu, free-cooling (noční provětrávání)
• NO/NC kontakt pro tlačítka zvýšeného provětrání (BOOST)
• Automatický provoz na základě integrovaných senzorů RH, vestavného senzoru VOC nebo analog. signálu 0–10 V
• Bezpečnostní kontakt pro vypnutí jednotky, aktivní protimrazová ochrana
• Signalizace zanesení filtrů
• Intuitivní designový ovladač (rozměry 90x90x20 mm) s možností externího umístění do el. krabice (vzdálenost až 30 m od jednotky)
• Volba jednoho ze 4 přednastavených týdenních programů
• Třída filtrace G4/G4, volitelně filtrační set F7/G4
• Jednotka je univerzální (pravé / levé provedení), páté hrdlo pro přívod čerstvého vzduchu (SUP) ve spodní části jednotky
• Montážní konzole a hadice pro odvod kondenzátu včetně upevňovací svorky součástí dodávky

Katalog rekuperačních jednotek SABIK najdete ZDE.
